汽車線束的端子是能與對應導電元件構成電路的導電元件.端子包括插針和插孔兩種, 起到電氣連接的作用, 所用材料為銅及其合金等的良導體,其表面進行鍍銀、鍍金或鍍錫處理,以提高耐腐蝕性、抗氧化性和防生銹.

1、端子種類

端子按形狀可分為片形系列、圓柱形系列、電線接頭系列.

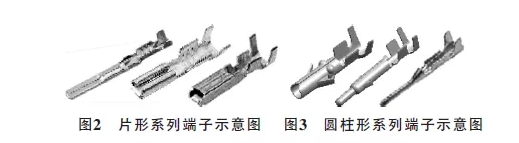

1) 片形系列端子采用H65Y或H70Y材質,料厚為0.3～0.5.部分元件示意圖見圖2.

2)圓柱形系列端子采用H65Y或Qsn6.5-0.1材質,料厚為0.3～0.4.部分元件示意圖見圖3.

3)電線接頭系列端子又分為U形、叉形及孔式3種形式.

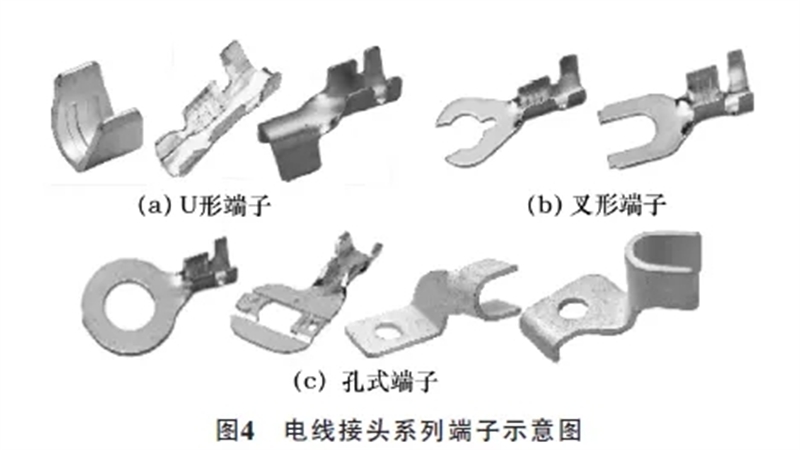

① U 形端子采用H62Y2、H65Y、H68Y 或Qsn6.5-0.1材質,料厚0.4～0.6,部分元件示意圖見圖4a;

②叉形端子又稱為Y型端子, Y型端子采用H62Y2材質,料厚0.4～0.6,部分表面進行鍍鎳處理,導電性能良好,部分元件示意圖見圖4b;

③孔式端子一般采用H65Y、H65Y2為基材,料厚,0.5～1.0,部分元件示意圖見圖4c.

2、端子的選取原則

需根據不同的插接件和不同的需求選擇不同鍍層的端子.對于要求性能較高的設備, 如安全氣囊、ABS、ECU等用的端子, 應優先選用鍍金件以保證安全可靠性, 但出于成本考慮, 在滿足性能要求的前提下可選擇局部鍍金處理.

具體的選取原則為：

①保證端子與所選的插接件的合理匹配.

②針對所壓接電線的線徑選擇合適的端子.

③對于單孔防水插接件,要選擇尾部能壓接防水栓的端子.

④確保連接的可靠性.端子選取時要保證與電器件、對插件的良好接觸, 使接觸電阻降為低, 提高可靠性.如：面接觸要優于點接觸, 針孔式要優于片簧式.在設計時要優先選用雙彈簧式壓緊結構(接觸電阻非常小) 的插接件.

⑤阻抗匹配.有些信號有阻抗匹配要求, 尤其是射頻信號, 對阻抗匹配要求更為嚴格, 阻抗不匹配時會引起信號反射, 從而影響信號傳輸.所以在選取端子時, 一定要選擇阻抗匹配的端子.
