蘇州凱佰樂專業生產定制化線束20年,產品廣泛應用于工控、醫療、新能源等領域.電纜做為線束的核心,是日常使用到最多的,關于常用的屏蔽線您了解多少?聽凱佰樂簡述一下屏蔽線的特點及其作用吧.

1.什么是屏蔽線?

屏蔽線是使用網狀編織導線把信號線包裹起來的傳輸線.導線外部有導體包裹的導線叫屏蔽線,包裹的導體叫屏蔽層,一般為編織銅網或(鋁),屏蔽層需要接地,外來的干擾信號可被該層導入大地,避免干擾信號進入內層導體干攏同時降低傳輸信號的損耗.屏蔽電纜的屏蔽層主要由銅、鋁等非磁性材料制成,屏蔽層的效果主要不是由于金屬體本身對電場、磁場的反射、吸收而產生的,而是由于屏蔽層的接地產生的,接地的形式不同將直接影響屏蔽效果.

2. 屏蔽線的作用

屏蔽層一般需要接地.屏蔽線的作用是將電磁場噪聲源與敏感設備隔離,切斷噪聲源的傳播路徑. 屏蔽分為主動屏蔽和被動屏蔽,主動屏蔽目的是為了防止噪聲源向外輻射,是對噪聲源的屏蔽;被動屏蔽目的是為了防止敏感設備遭到噪聲源的干擾,是對敏感設備的屏蔽.

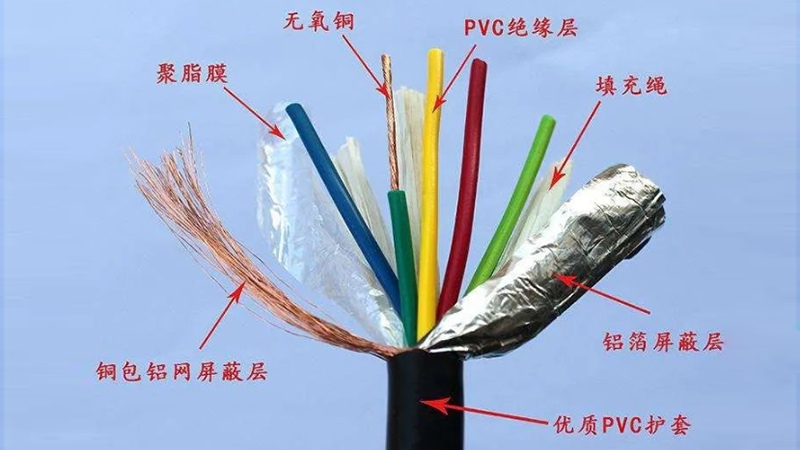

屏蔽線材結構:護套+屏蔽層+填充+鋁箔+絕緣+導線

屏蔽線纜

1. 電纜導體直徑一般為0.1mm(游標卡尺測量),0.08mm和0.05mm;導體的材質常見有以下兩種:1.鍍錫銅2.裸銅

絕緣材質和外觀要求:絕緣材質一般常見的都是PVC的;絕緣外觀要求也是比較嚴格,有以下幾點:1.無色差,無雜質;焦化;毛邊2.顏色無誤;絕緣厚度均勻;絕緣耐粘連;強度高.
