蘇州凱佰樂專業生產定制化線束,主營工控線束、新能源線束、醫療線束等等,今天跟著小編來解讀一番IDC排線的基礎知識吧.

首先,我們先來了解一下什么是IDC,IDC是絕緣刺破連接insulation displacement connector的簡稱,是將線放在切口上方.再用壓力將線推入切口,線上的絕緣皮被刺破后進入夾口,實現導體和連接器接通.

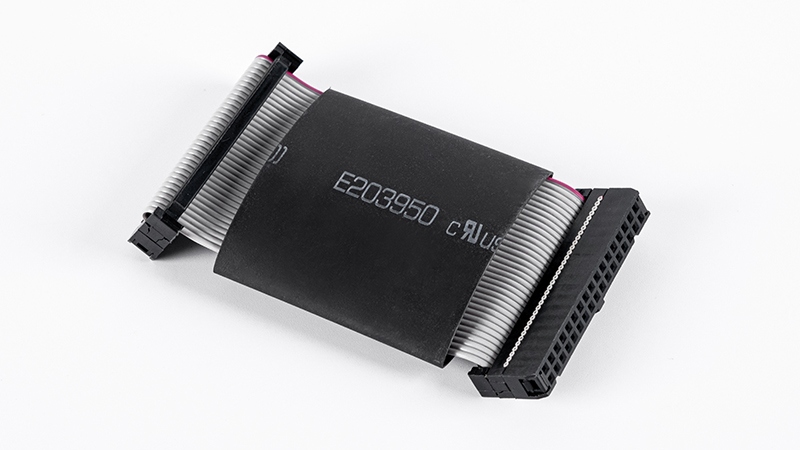

IDC排線

IDC主要用于大型家電、電腦、電信和自動化系中,由于IDC不用去掉線的絕緣皮,不用放進設置好的連接裝置里,所以和鉚接相比對接的失誤可能性更小.

IDC分為單槽型,雙槽型,和槽盒型,單槽型適合排線,雙槽型和槽盒型的適合電子線.

在比較常用的產品生產中,IDC連接器的接口通常和排線一起配套使用,所以有時候我們也把IDC連接器稱之為IDC壓排線.

IDC壓排線所用的絕緣材料可以分為兩個大類,目前行業里絕大多數使用的絕緣材料是合成的橡膠聚合物所制成的化合物從而提供特殊的物理性能和化學性能.

第一類、熱塑性絕緣材料：

這款材料因電氣性能較好和成本相對較低所以在行業內算出名的,由于這種材料有很薄的絕緣厚度所以具有良好電能性,所以作為絕緣材料廣泛的運用.特別是在高壓線上面,在絕緣層比較薄的一些電線纜中通常要比電性能相同的熱固性絕緣材料制作的尺寸要小.

第二類、熱固性絕緣材料：

這種材料的特點是在機械力的作用下可以被拉伸,而當此機械力消失后,能夠彈回到原始的狀態,這是因為熱固性的絕緣材料不容易受到熱軟化的影響因素.

設備對于IDC的壓接也是很重要的,在壓接過程中怎么保持它的穩定性和導體在開槽中最后的位置確定都是要由設備和工具決定,所以選擇好良好的設備工具也是極其重要的,直接可以提高IDC排線壓接的性能.

設備的選擇主要根據產能不同和需求量決定所選擇的工具,目前我們最常用的是手動壓接機和半自動的壓接機.

如果出現壓接不良我們應該怎么去解決?接下來為大家舉幾個日常我們會遇到的不良原因以及解決方法.

1. IDC頂端壓傷

原因是未對好模具,重新調整模具即可

2. 線材破皮

刀片下壓太深導致壓迫了絕緣皮,可以調節下刀片的下壓行程

3. 線材浮在IDC上

原因是刀片下壓太淺,可以調節刀片下壓行程

4. 線材導致破皮,壓斷股

原因是刀片下壓太深,壓破絕緣皮,所以也是調節刀片下壓行程

5. IDC背面臟污

可能是底座臟污了需要清潔下底座
