定制工業線束時如何選擇合適的端子和線材

返回列表 來源：部分圖片來源于網絡，如有版權問題，請聯系刪除作者：編輯：發布日期： 2020.12.16

在定制工業線束時,一定要選擇合適的端子和線材.包括線束標準,接口匹配,端子型號規格,線材型號規格等,下面小編來談?wù)劧俗雍途€材的選擇的注意事項.歡迎大家一起討論學習!

1、工業線束標準

工業線束跟隨設備應用在不同的行業和不同國家和地區,線束執行的標準非常重要,例如:歐盟VDE認證,美國的UL認證,IPC620認證,ROHS認證,ISO13845醫療體系認證,IATF16949汽車體系認證等,另外在端子和線材等采購材料方面,也必須符合相關認證要求.

工業線束U認證工業線束IPC620認證

UL認證 IPC620認證

2、匹配設備板端接口

工業線束是用來連接工業設備的,線端的接線端子由設備板端的接口決定,所以匹配設備板端接口是工業線束設計時的首要事項.
3、端子型號規格

根據設備的使用要求,例如接線方式,承載電流,導線線徑,應用場景等,分別去選擇合適的端子型號規格,端子的品牌也非常重要.凱佰樂電子擁有國內外知名品牌的端子供應商.

工業線束端子

線束端子

4、線材型號規格

根據需求不同,對線材進行導體,線徑等參數選擇,另外,還需要考慮耐高溫,耐高壓,柔性,耐磨等線材特性.以美國標準線材為例,供大家參考.

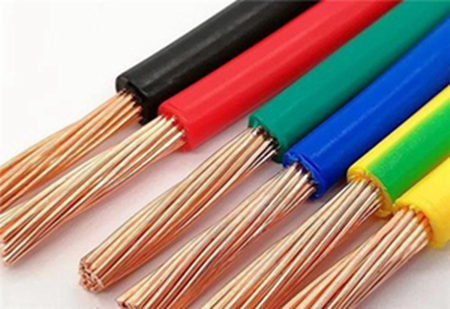

工業線束線材

線束線材

美國標準線材參考表

系列	耐溫（℃）	耐壓（V）	線徑
1007系列	80	300	中
1015系列	105	600	大
1571系列	80	300	小
1569系列	105	300	中

工業線束的端子和線材選型是個非常專業的問題,小編就選擇注意事項做了簡單描述,細節問題就是比較專業問題了,篇幅有限,希望后續和大家一起交流學習
